বাল্কহেড কাঁইটীয়া ফিটিং

শ্বেনচিয়ে উচ্চমানৰ বাল্কহেড বাৰ্বেড ফিটিংছৰ প্ৰৱৰ্তন কৰে, যিবোৰ বিশেষভাৱে ইকুইপমেণ্ট পেনেলৰ জৰিয়তে নলী ৰুটিং কৰাৰ বাবে ডিজাইন কৰা হৈছে আৰু লগতে নিৰ্ভৰযোগ্য ছিলিং প্ৰদান কৰে। কাঁহ, SUS304, আৰু SUS316L ষ্টেইনলেছ ষ্টীলৰ দ্বাৰা নিৰ্মিত এই ফিটিংসমূহে শক্তিশালী জাৰণ প্ৰতিৰোধ ক্ষমতা প্ৰদান কৰে আৰু বহুতো কামৰ পৰিস্থিতিৰ বাবে উপযোগী।

পণ্যৰ গঠন

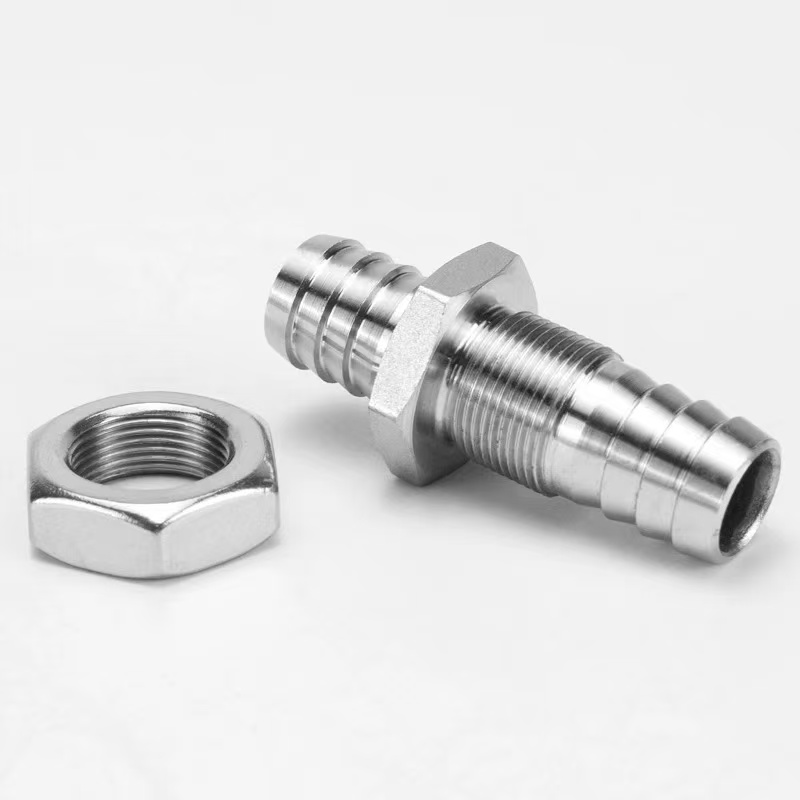

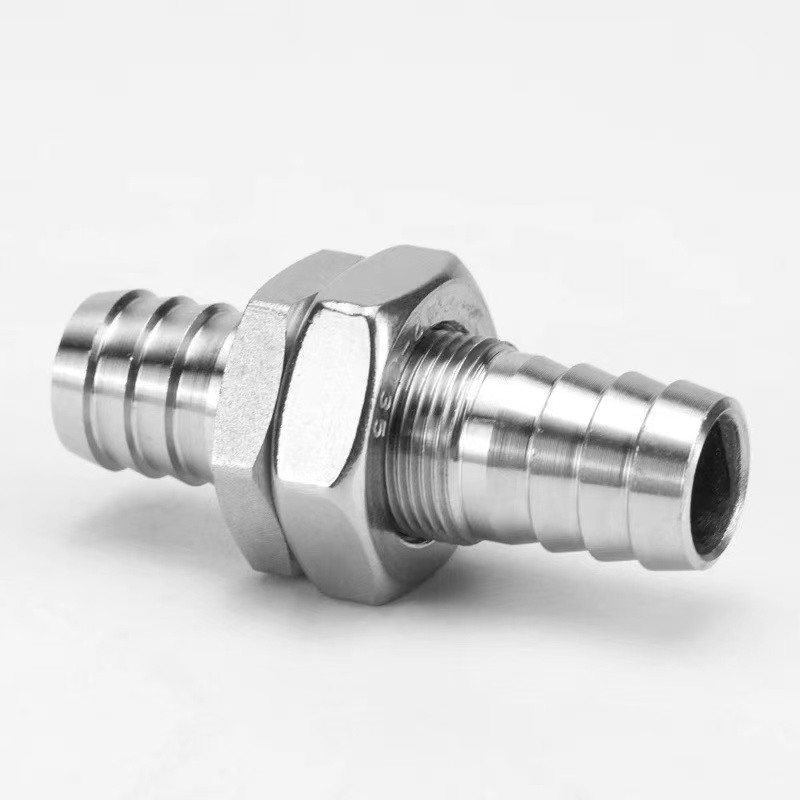

বাল্কহেড বাৰ্বড ফিটিঙৰ গঠনত বাল্কহেড থ্ৰেড, এটা লক কৰা বাদাম, আৰু কাঁইটীয়া নলীৰ সংযোগ অন্তৰ্ভুক্ত কৰা হৈছে। সংস্থাপনৰ সময়ত, কেৱল এটা পেনেল ফুটাৰ প্ৰয়োজন হয়; বাদামটো টান কৰিলে ফিক্সিং আৰু ছিলিং প্ৰক্ৰিয়া সম্পূৰ্ণ হয়।

কাঁইটীয়া শেষত এণ্টি-স্লিপ খাঁজ ডিজাইন আছে, যিয়ে নলী ক্লেম্পৰ সৈতে ব্যৱহাৰ কৰাৰ সময়ত সুৰক্ষিত সংযোগ নিশ্চিত কৰে। এই ফিটিংসমূহ নিয়ন্ত্ৰণ কেবিনেট, পানী পৰিশোধন সঁজুলি, চিকিৎসা সঁজুলি, আৰু অন্যান্য আনুষংগিক ক্ষেত্ৰত বহুলভাৱে ব্যৱহাৰ কৰা হয়।

পণ্যৰ নিৰ্দিষ্টকৰণ

গাঁথনিগত সুবিধা

বাল্কহেড বাৰ্বেড ফিটিং হৈছে এটা পাইপ ফিটিং যিটো বিশেষভাৱে সঁজুলিৰ পেনেল, এনক্ল'জাৰ বা বাল্কহেডৰ মাজেৰে নলীসমূহ ৰুটিং কৰাৰ বাবে ডিজাইন কৰা হৈছে আৰু লগতে ফিক্সড ছিলিং প্ৰদান কৰা হৈছে। ইয়াৰ মূল গঠনত এটা বাল্কহেড থ্ৰেড অংশ, এটা লক কৰা বাদাম, এটা ছিলিং গেছকেট, আৰু এটা কাঁইটীয়া নলী সংযোগ অন্তৰ্ভুক্ত। সংস্থাপনৰ সময়ত পেনেলত সংশ্লিষ্ট ব্যাসৰ এটা ফুটাহে কৰিব লাগে। ফিটিঙৰ সূতাৰ অংশটো ফুটাটোৰ মাজেৰে পাৰ কৰি দিয়া হয়, আৰু বাদামটো বিপৰীত ফালৰ পৰা টান কৰি ফিক্সিং আৰু ছিলিং প্ৰক্ৰিয়া সম্পূৰ্ণ কৰা হয়।

1. বাল্কহেড ফিক্সিং গঠন:সূতাৰ অংশৰ দৈৰ্ঘ্য সাধাৰণ পেনেলৰ বেধৰ লগত খাপ খুৱাই লোৱা হয়। লক কৰা নাটটো এবাৰ টান কৰিলে ই পেনেলৰ সৈতে এটা কঠিন স্থিৰতা গঠন কৰে, যাৰ ফলত বাহ্যিক টানিব পৰা বলৰ অধীনতো ফিটিংটো সুৰক্ষিত হৈ থকাটো নিশ্চিত হয়।

2. কাঁইটীয়া নলী সংযোগ:পেনেলৰ এটা বা দুয়োফালে নলী সুমুৱাবলৈ আৰু নলীৰ ক্লেম্পৰ সৈতে বন্ধ সংযোগ গঠন কৰিবলৈ কাঁইটীয়া টেপাৰ দাঁত থাকে। কাঁইটীয়া শেষত ডাবল এণ্টি-স্লিপ খাঁজ ডিজাইন গ্ৰহণ কৰা হয়, যিয়ে সাধাৰণ ফিটিংতকৈ যথেষ্ট বেছি পুল-আউট ৰেজিষ্টেন্স প্ৰদান কৰে।

3. ছীলিং ব্যৱস্থা:পেনেলৰ দুয়োফালে ৰবৰৰ গেছকেট বা অ’-ৰিং দিয়া হয়। যেতিয়া বাদামটো টান কৰা হয়, তেতিয়া ছিলিং গেছকেটটো সংকোচিত কৰা হয়, যাৰ ফলত পেনেলৰ খোলা ঠাইত পানী নোসোমাব পৰা আৰু ধূলি-টাইট ছিলিং লাভ কৰা হয়, যাৰ সুৰক্ষা ৰেটিং IP65 বা তাতকৈ অধিক হয়।

সংস্থাপন পদ্ধতি

শ্বেনচিৰ টেকসই বাল্কহেড বাৰ্বেড ফিটিংছ ইনষ্টল কৰাটো সহজ। মাত্ৰ ছটা পদক্ষেপত এটা সুৰক্ষিত আৰু ছীল কৰা সংযোগ লাভ কৰিব পাৰি:

স্তৰ ১: পেনেলৰ ফুটা প্ৰস্তুত কৰা

সূতাৰ অংশৰ বাহিৰৰ ব্যাসৰ ওপৰত ভিত্তি কৰি পেনেলত এটা সংশ্লিষ্ট ঘূৰণীয়া ফুটা বনাওক। ছিলিং গেছকেটৰ ক্ষতি নহ’বলৈ ফুটাৰ প্ৰান্তটো মসৃণ আৰু বাৰ্-মুক্ত হোৱাটো নিশ্চিত কৰক।

স্তৰ ২: ছিলিং গেছকেট স্থাপন কৰক

অন্তৰ্ভুক্ত ইপিডিএম ছিলিং গেছকেটটো থ্ৰেড অংশত স্লাইড কৰক, ইয়াক ফিটিং বেছৰ ওপৰত হেঁচা মাৰি ধৰিব। যদি পেনেলৰ দুয়োফালে ছীলিং কৰাৰ প্ৰয়োজন হয়, তেন্তে প্ৰতিটো ফালে এটাকৈ গেছকেট ৰাখক।

স্তৰ ৩: পেনেলৰ মাজেৰে সন্নিবিষ্ট কৰক

পেনেলৰ এটা ফালৰ পৰা থ্ৰেড অংশটো ফুটাটোত সুমুৱাওক, নিশ্চিত কৰক যে ফিটিং বেছটোৱে পেনেলৰ সৈতে মাজত থকা ছিলিং গেছকেটৰ সৈতে সংস্পৰ্শ কৰে।

৪ৰ্থ স্তৰ: লক কৰা বাদামটো টান কৰক

পেনেলৰ বিপৰীত ফালৰ পৰা থ্ৰেড অংশত লক কৰা নাটটো স্ক্ৰু কৰক, আৰু লাহে লাহে ৰেঞ্চেৰে টান কৰক। পৰামৰ্শ দিয়া টৰ্ক: কাঁহৰ সামগ্ৰীৰ বাবে ৫–৮ N·m আৰু ষ্টেইনলেছ ষ্টীলৰ বাবে ৮–১২ N·m। টান কৰাৰ সময়ত ফিটিং বডিটো স্থবিৰ কৰি ৰাখক।

৫ম স্তৰ: নলীডাল সংযোগ কৰক

এটা নিৰ্দিষ্টকৰণ বাছক য'ত বাৰ্বৰ বাহিৰৰ ব্যাস নলীৰ ভিতৰৰ ব্যাসৰ তুলনাত ০.৫–১ মিলিমিটাৰ ডাঙৰ হয়। নলীডাল কাঁইটীয়া মূৰটোৰ ওপৰত উলম্বভাৱে সুমুৱাওক যেতিয়ালৈকে ই ভিত্তিত উপনীত নহয়। উচ্চ চাপৰ প্ৰয়োগৰ বাবে ষ্টেইনলেছ ষ্টীলৰ নলী ক্লেম্প ব্যৱহাৰ কৰক আৰু ইয়াক দ্বিতীয় আৰু তৃতীয় বাৰ্বৰ মাজত বান্ধি ৰাখক।

৬ নং স্তৰ: ছীল অখণ্ডতা পৰীক্ষা

কামৰ চাপৰ ১.৫ গুণত স্থায়ী চাপ পৰীক্ষা কৰক। যদি তিনি মিনিটৰ বাবে কোনো লিকেজ নহয়, তেন্তে ইনষ্টলেচনটো যোগ্য।
