এল-টাইপ পেগোডা পানী পাইপ সংযোগকাৰী

প্ৰডাক্টৰ প্ৰকাৰ

এল-টাইপ পেগোডা ৱাটাৰ পাইপ কানেক্টৰৰ পেছাদাৰী চীনা নিৰ্মাতা হিচাপে শ্বেনচিয়ে দুটা প্ৰাথমিক প্ৰডাক্ট প্ৰকাৰ আগবঢ়ায়:

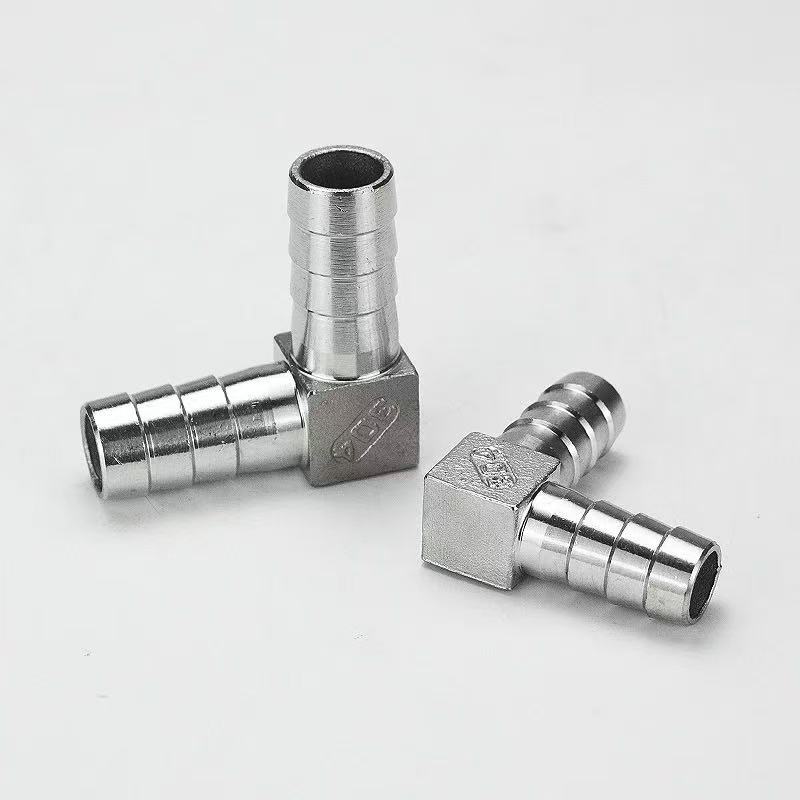

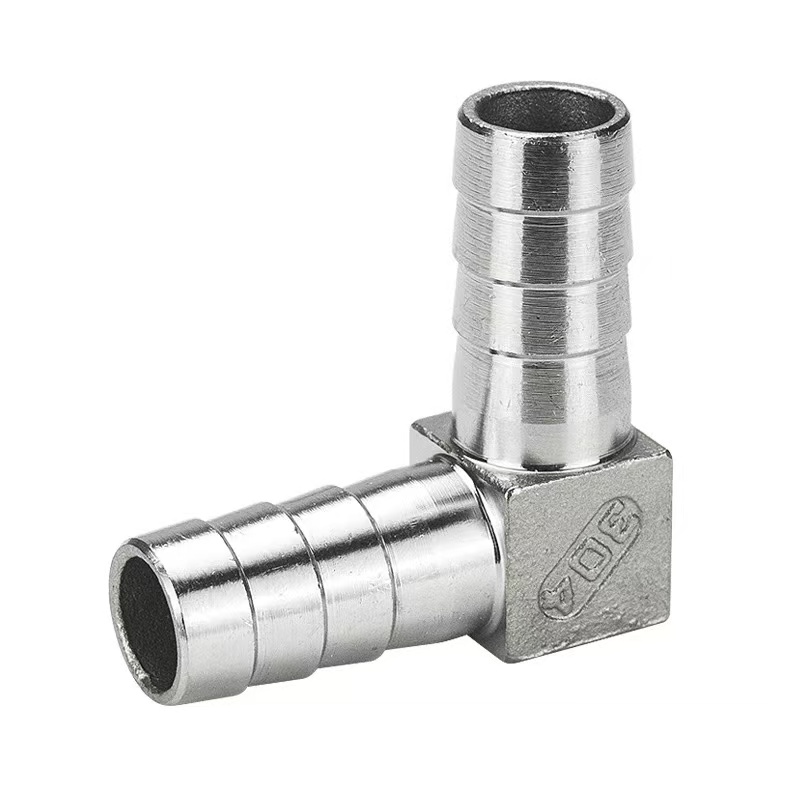

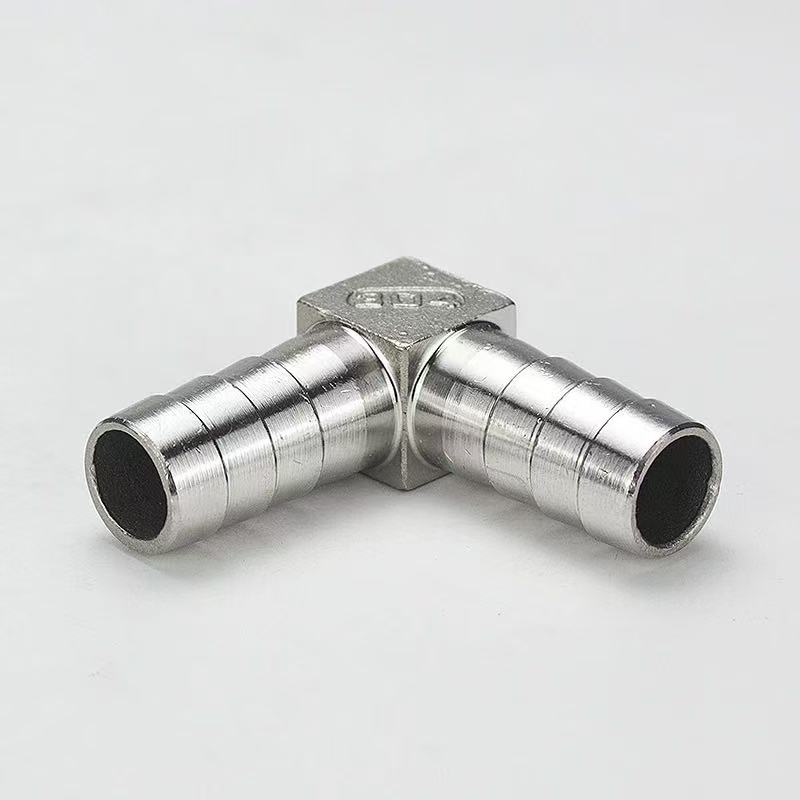

এল-টাইপ পেগোডা পানী পাইপ সংযোগকাৰী: দুয়োটা মূৰত কাঁইটীয়া পেগোডা গঠন আছে, যিটো দুটা নমনীয় নলীৰ মাজত ৯০ ডিগ্ৰী দিশগত সংযোগ সৃষ্টিৰ বাবে ডিজাইন কৰা হৈছে।

এল-টাইপ পুৰুষ থ্ৰেডযুক্ত পেগোডা সংযোগকাৰী: এটা মূৰত নমনীয় নলীৰ সৈতে সংযোগ কৰিবলৈ কাঁইটীয়া পেগোডা গঠন থাকে, আনহাতে আনটো মূৰত বাহ্যিক (পুৰুষ) থ্ৰেড থাকে, যিটো নলী আৰু আভ্যন্তৰীণ (মহিলা) থ্ৰেডযুক্ত পৰ্টেৰে সঁজুলিৰ টুকুৰাৰ মাজত ৯০ ডিগ্ৰী দিশগত সংযোগ সৃষ্টিৰ বাবে ডিজাইন কৰা হৈছে।

দুয়োবিধৰেই কাঁইটীয়া পেগোডাৰ মূৰৰ বাবে একে ধৰণৰ স্পেচিফিকেশনৰ সৈতে ৯০ ডিগ্ৰী কোণীয়া ডিজাইনৰ বৈশিষ্ট্য আছে। ৩০৪ ষ্টেইনলেছ ষ্টীল, ৩১৬এল ষ্টেইনলেছ ষ্টীল, বা কাঁহ। মূল পাৰ্থক্যটো সংযোগ পদ্ধতিত নিহিত হৈ আছে: প্ৰথমটোৱে প্ৰত্যক্ষ নলীৰ পৰা নলীলৈ সংযোগৰ সুবিধা প্ৰদান কৰে, আনহাতে দ্বিতীয়টোৱে নলী আৰু সঁজুলিৰ এটা টুকুৰাৰ মাজত পৰিৱৰ্তনশীল সংযোগৰ সুবিধা প্ৰদান কৰে, যাৰ ফলত বিভিন্ন সংস্থাপনৰ পৰিস্থিতিৰ লগত খাপ খুৱাই নমনীয় নিৰ্বাচন বিকল্প প্ৰদান কৰে।

এল-টাইপ পেগোডা পানী পাইপ সংযোগকাৰী আৰু এল-টাইপ পুৰুষ থ্ৰেডেড পেগোডা সংযোগকাৰীৰ মাজত কি পাৰ্থক্য আছে?

মূল পাৰ্থক্য: শ্বেনচি এল-টাইপ পেগোডা পানী পাইপ সংযোগকাৰীত এটা ডুৱেল-বাৰ্ব আন্তঃপৃষ্ঠ আছে (দুয়ো মূৰ কাঁইটীয়া পেগোডা হেড, নমনীয় নলীৰ সৈতে পোনপটীয়াকৈ সংযোগ কৰাৰ বাবে ডিজাইন কৰা হৈছে)। এল-টাইপ মেল থ্ৰেডেড পেগোডা সংযোগকাৰীৰ এটা মূৰত এটা বাহ্যিক থ্ৰেড আৰু আনটো মূৰত এটা কাঁইটীয়া পেগোডা থাকে, যিটো আভ্যন্তৰীণ থ্ৰেডৰ সৈতে এটা নমনীয় নলীক কঠিন পাইপ বা ভালভ বডিৰ সৈতে সংযোগ কৰাৰ বাবে ডিজাইন কৰা হৈছে। শেনচি’s উচ্চ-কাৰ্যক্ষম এল-টাইপ পেগোডা পানী পাইপ সংযোগকাৰী কাঁহ বা 304/316L ষ্টেইনলেছ ষ্টীলৰ পৰা জাল; পাইপলাইন পুনৰ নিৰ্দেশিত কৰাৰ বাবে ইহঁতৰ ৯০ ডিগ্ৰী সোঁকোণীয়া গঠন আদৰ্শ। ডুৱেল-বাৰ্ব ডিজাইনে এটা টান, নিৰাপদ গ্ৰীপ নিশ্চিত কৰে—বিশেষকৈ যেতিয়া নলীৰ ক্লেম্পৰ সৈতে যোৰ কৰা হয়—ডিটাচমেণ্ট আৰু লিকেজ ৰোধ কৰিবলৈ। এই ফিটিংসমূহে চাপ, জাৰণ, আৰু বয়স বৃদ্ধিৰ প্ৰতি উৎকৃষ্ট প্ৰতিৰোধ ক্ষমতা প্ৰদান কৰে। 316L ষ্টেইনলেছ ষ্টীলৰ ভিন্নতা বিশেষভাৱে অতি জাৰণকাৰী পৰিৱেশৰ বাবে উপযোগী, যেনে সাগৰৰ পানী বা ৰাসায়নিক প্ৰক্ৰিয়াকৰণৰ সৈতে জড়িত পৰিৱেশ। ইনষ্টল কৰাত সহজ, এই ফিটিংসমূহ প্লাম্বিং, নিউমেটিক চিষ্টেম, আৰু ঔদ্যোগিক তৰল প্ৰয়োগত কম চাপৰ নলী সংযোগৰ বাবে আদৰ্শ, যিয়ে ব্যতিক্ৰমী স্থিৰতা আৰু স্থায়িত্ব প্ৰদান কৰে।

পণ্যৰ নিৰ্দিষ্টকৰণ

সংস্থাপনৰ নিৰ্দেশনা

ৰাষ্ট্ৰীয় মানদণ্ড অনুসৰি নিৰ্মিত শ্বেনচি ব্ৰেণ্ডৰ এল-টাইপ পেগোডা ৱাটাৰ পাইপ কানেক্টৰ স্থাপন কৰাটো সহজ। তলৰ পদক্ষেপসমূহ অনুসৰণ কৰিলে এটা নিৰ্ভৰযোগ্য সংযোগ নিশ্চিত হয়:

স্তৰ ১: নলী কাটিব পৰা

পেগোডা বাৰ্বৰ বিৰুদ্ধে নিখুঁতভাৱে ফিট হোৱাটো নিশ্চিত কৰিবলৈ নলীৰ শেষ অংশ বৰ্গক্ষেত্ৰৰ আৰু সমতলভাৱে কাটিবলৈ বিশেষ নলী কাটাৰ ব্যৱহাৰ কৰক, কোণীয়া কাটি বা বাৰ এৰাই চলিব লাগে। ব্ৰেইড বা ৰিইনফৰ্চড নলীৰ বাবে প্ৰান্তবোৰ বন্ধ কৰিবলৈ আৰু ছিন্নভিন্ন হোৱা ৰোধ কৰিবলৈ গৰম কাটি পদ্ধতি ব্যৱহাৰ কৰাটো বাঞ্ছনীয়।

স্তৰ ২: পেগোডা শেষ সংযোগ

নলীখন পেগোডাৰ শেষত উলম্বভাৱে সুমুৱাওক যেতিয়ালৈকে নলীৰ মুখখন পেগোডাৰ ফিটিঙৰ গুৰিৰ সৈতে সংস্পৰ্শ নহয়। পেগোডা বাৰ্বসমূহৰ এটা ষ্টেপড ডিজাইন আছে যিয়ে নলীটো এবাৰ সোমোৱাৰ পিছত একাধিক ছিলিং ৰিং সৃষ্টি কৰে। উচ্চ-চাপৰ প্ৰয়োগৰ বাবে, ষ্টেইনলেছ ষ্টীলৰ নলী ক্লেম্প বা স্প্ৰিং ক্লিপ ব্যৱহাৰ কৰি সংযোগটো সুৰক্ষিত কৰক; ক্লেম্পটো দ্বিতীয় আৰু তৃতীয় পেগোডা বাৰ্বৰ মাজত ৰাখিব লাগে।

স্তৰ ৩: থ্ৰেডযুক্ত শেষ সংযোগ

থ্ৰেডযুক্ত শেষৰ বাবে ইয়াৰ নিৰ্দিষ্টতাসমূহৰ ওপৰত ভিত্তি কৰি উপযুক্ত ছীলিং পদ্ধতি নিৰ্বাচন কৰক: G-থ্ৰেড (সমান্তৰাল পাইপ থ্ৰেড)সমূহক বন্ধ কৰাৰ বাবে এটা ৰবৰ বা তামৰ গেছকেটৰ প্ৰয়োজন হয়; এনপিটি বা আৰ-থ্ৰেড (টেপাৰ পাইপ থ্ৰেড) টান কৰাৰ আগতে ৩-৫ টা পিটিএফই থ্ৰেড ছিল টেপ মেৰিয়াই লোৱাৰ প্ৰয়োজন হয়। টান কৰাৰ সময়ত ৰেঞ্চখন ফিটিঙৰ ষড়ভুজৰ দেহত প্ৰয়োগ কৰক যাতে নলীৰ সংযোগ বিন্দুলৈ টৰ্ক প্ৰেৰণ নহয়।

৪ৰ্থ স্তৰ: চাপ পৰীক্ষা

সংস্থাপন সম্পূৰ্ণ হোৱাৰ পিছত, চিস্টেমৰ কাৰ্য্যকৰী চাপৰ ১.৫ গুণত এটা স্থিতিশীল চাপ পৰীক্ষা কৰক। এই চাপ ৩ মিনিট ধৰি ৰখাৰ পিছত যদি কোনো লিক দেখা নাযায়, তেন্তে সমাবেশটো ব্যৱহাৰৰ বাবে সাজু হয়। এই শ্ৰেণীত সংশ্লিষ্ট L-ধৰণ পুৰুষ থ্ৰেডযুক্ত পেগোডা সংযোগকাৰীৰ বাবে সংস্থাপন পদ্ধতি একে—কেৱল থ্ৰেড ধৰণত পৃথক—নিৰ্দিষ্ট আন্তঃপৃষ্ঠৰ প্ৰয়োজনীয়তাৰ ওপৰত ভিত্তি কৰি নমনীয় নিৰ্ব্বাচনৰ অনুমতি দিয়ে।

প্ৰয়োগ ক্ষেত্ৰসমূহ

১/ পানী পৰিশোধনৰ সঁজুলি

এল-টাইপ পেগোডা পানী পাইপ সংযোগকাৰীটো পানী বিশুদ্ধকৰণকাৰী, পানী কোমল কৰা যন্ত্ৰ, আৰু আৰ অ’ (ৰিভাৰ্ছ অস্মোছিছ) ব্যৱস্থাত পি ই আৰু পি ইউ টিউবিঙৰ মাজত ৯০ ডিগ্ৰী দিশগত সংযোগৰ বাবে ডিজাইন কৰা হৈছে। ৩১৬এল ষ্টেইনলেছ ষ্টীলৰ পৰা নিৰ্মিত হ’লে ই খাদ্য-গ্ৰেডৰ অনাময় ব্যৱস্থাৰ প্ৰয়োজনীয়তা পূৰণ কৰে। একে শ্ৰেণীৰ ভিতৰত এটা পৰিপূৰক L-ধৰণ পুৰুষ থ্ৰেডযুক্ত পেগোডা সংযোগকাৰী এপ্লিকেচনসমূহৰ বাবে উপলব্ধ য'ত সঁজুলি আন্তঃপৃষ্ঠই এটা অভ্যন্তৰীণ (মহিলা) থ্ৰেড বৈশিষ্ট্য কৰে।

২/ বায়ুচালিত স্বয়ংক্ৰিয়কৰণ ব্যৱস্থা

এয়াৰ কম্প্ৰেছাৰ, নিউমেটিক ভালভ মেনিফল্ড, আৰু স্বয়ংক্ৰিয় এছেম্বলি লাইনত নিউমেটিক টিউবিং ৰুটিঙৰ বাবে ব্যৱহাৰ কৰা হয়। ইয়াৰ L-আকৃতিৰ গঠনে আভ্যন্তৰীণ সঁজুলিৰ স্থান সংৰক্ষণ কৰে, আনহাতে দ্ৰুত-সংযোগ কলেটৰ সৈতে সামঞ্জস্যতাই দ্ৰুত সমাবেশ, বিভাজন আৰু ৰক্ষণাবেক্ষণৰ সুবিধা কৰে।

৩/ অনাময় সামগ্ৰী আৰু ঘৰুৱা সঁজুলি

স্মাৰ্ট টয়লেট, ডিচৱাছাৰ, ৱাশ্বিং মেচিন, আৰু অনুৰূপ সঁজুলিৰ বাবে পানী প্ৰৱেশ নলী সংযোগ কৰে। কাঁহৰ পৰা নিৰ্মাণ কৰিলে এল-টাইপ পেগোডা পানী পাইপ সংযোগকাৰীয়ে উৎকৃষ্ট তাপ পৰিবাহীতা প্ৰদান কৰে, যাৰ ফলত ই গৰম পানীৰ লাইনৰ বাবে উপযোগী। এল-টাইপ পুৰুষ থ্ৰেডেড পেগোডা সংযোগক আমদানিকৃত সঁজুলিত পোৱা আন্তঃপৃষ্ঠ প্ৰামাণিকসমূহৰ বহল পৰিসৰ গ্ৰহণ কৰিবলৈ ডিজাইন কৰা হৈছে।

৪/ ঔদ্যোগিক শীতল আৰু লুব্ৰিকেচন ব্যৱস্থা

মেচিন টুল কুলিং লাইন আৰু হাইড্ৰলিক লুব্ৰিকেচন চিষ্টেমত প্ৰয়োগ কৰা হয়। ষ্টেইনলেছ ষ্টীলৰ নিৰ্মাণে উচ্চ জাৰণ প্ৰতিৰোধ ক্ষমতা প্ৰদান কৰে, যাৰ ফলত তেলৰ কুঁৱলী, কাটিব পৰা তৰল পদাৰ্থ আৰু অনুৰূপ জটিল কাৰ্য্যকৰী অৱস্থাৰ সৈতে জড়িত চাহিদাপূৰ্ণ পৰিৱেশত নিৰ্ভৰযোগ্য পৰিৱেশন সম্ভৱ হয়।
